9-19高壓離心風機

9-19(26)高壓離心風機

一、產品概況

        一般用于鍛冶爐、玻璃、陶瓷、蓄電池、無線電等行業強制高壓通風，并可廣泛用于糧食，飼料、礦粉等加工行業的物料輸送，也可以用于紙箱機械設備、鋼化玻璃設備等配套使用。輸送的介質為空氣和其他不自燃、對人體無害、無腐蝕性氣體，其體內不允許有粘性物質。介質溫度一般不超過50℃（最高不超過80℃），介質中所含的塵土及硬質細顆粒不大于150mg/m3。

        9-19高壓離心風機 ，適用于很多場合，如：
       1、強制高壓通風
       2、物料輸送
       3、機械配套
       4、其他一切適用場合

        性能范圍： 流量：36.6-2.51.5 m3/h 全壓：2763-16250Pa。

        形式： 本通風機為單吸入，有№.4、4.5、5、5.6、6.3、7.1、8.9、10、11.2、12.5、14、16共13號型號。
      通風機可制成右旋和左旋兩種形式。從電動機一端正視，如葉輪順時針旋轉稱右旋風機，以“右”表示，逆時針旋轉稱左旋風機，以“左”表示。
      風機的出口位置以機殼的出口角度表示。“左”“右”均可制成0°、45°、90°、135°、180°、225°共6種角度。
      風機的傳動方式為A式（№.4-6.3）和D式（№.7.1-16）兩種。

        結構特點： №.4-6.3主要由葉輪、機殼、進風口、支架等組成；№.7.1-16 主要由葉輪、機殼、進風口、傳動組等組成。
    （1）葉輪：9-19型風機葉片為12片，9-26型風機葉片為16片。均屬前向彎曲葉型。葉輪擴壓器外緣最高圓周速度不超過140m/s。葉輪成型后經靜、動平衡校正，故運轉平穩。
    （2）機殼：用普通鋼板焊接成蝸形殼整體。
    （3）進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板組上。
    （4）傳動組：由主軸、軸承管、聯軸器等組成。主軸由優質鋼制成。軸質箱整體結構，采用球軸承，用軸承潤滑脂潤滑。

        9-19(26)高壓離心風機

型號：4#-6.3#
風量:824-7729m3/h
全壓:3110-9650 Pa
特點：采用A式直聯傳動,風壓高、效率高、高效區寬、結構緊湊、運行可靠
應用：高壓強制通風,如鍛冶爐等場合

        9-19(26)高壓離心風機

型號：7.1#-12.5#
風量:3297-19986m3/h
全壓:3320-12350 Pa
特點：采用D式聯軸器直聯傳動,風壓高、效率高、高效區寬、結構緊湊、運行可靠
應用：高壓強制通風,如鍛冶爐等場合

二、性能參數表

9-19離心通風機性能參數

型號 轉速
(rpm) 		風量
(m3/h) 		全壓
(Pa) 		內效率
(%) 		內功率
(KW) 		所需功率
(KW) 		電機
型號 功率
(KW)
4A 2900 824 3584 70 1.16 1.5 Y90L-2 2.2
970 3665 73.5 1.33 1.7
1116 3647 75.5 1.48 1.9
1264 3597 76 1.64 2.1
1410 3507 75.5 1.8 2.3 Y100L-2 3
1558 3384 73.5 1.97 2.6
1704 3253 70 2.17 2.6
4.5A 2900 1174 4603 71.2 2.07 2.5 Y112M-2 4
1397 4684 75 2.38 2.9
1616 4672 77 2.68 3.2
1839 4580 77.3 2.98 3.6
2062 4447 76.2 3.29 3.9
2281 4297 73.8 3.63 4.4 Y132S1-2 5.5
2504 4112 70 4.03 4.8
5A 2900 1610 5697 72.7 3.43 4.1 Y132S2-2 7.5
1932 5768 76.2 3.98 4.8
2254 5740 78.2 4.5 5.4
2576 5639 78.5 5.04 5.8
2844 5517 77.2 5.54 6.4
3166 5323 74.5 6.17 7.1 Y160M1-2 11
3488 5080 70.5 6.86 7.9
5.6A 2900 2622 7182 72.7 6.05 7 Y160M1-2 11
2714 7273 76.2 7.02 8.1
3167 7236 78.2 7.93 9.1
3619 7109 78.5 8.88 10.2
3996 6954 77.2 9.76 11.2 Y160L-2 18.5
4448 6709 74.5 10.88 12.5
4901 6400 70.5 12.09 13.9
6.3A 2900 3220 9149 72.7 10.91 12.5 Y160L-2 18.5
3865 9265 76.2 12.65 14.5
4509 9219 78.2 14.3 16.4
5153 9055 78.5 16 18.4
5690 8857 77.2 17.59 20.2 Y200L1-2 30
6334 8543 74.5 19.6 22.5
6978 8148 70.5 21.79 25.1
7.1D 2900 4610 11717 72.7 19.83 23.3 Y200L2-2 37
5532 11868 76.2 22.99 27
6454 11807 78.2 25.99 30.5
7376 11596 78.5 29.09 34.1
8144 11340 77.2 31.98 37.5 Y250M-2 55
9066 10935 74.5 35.63 41.8
9988 10426 70.5 39.65 46.5
8D 2900 6594 15034 72.7 36.02 42.3 Y280S-2 75
7913 15229 76.2 41.75 49
9232 15151 78.2 47.21 55.4
10550 14877 78.5 52.83 62
11649 14546 77.2 58.08 68.2
12968 14021 74.5 64.71 75.9 Y315S-2 110
14287 13362 70.5 71.95 84.4
1450 3297 3620 72.7 4.5 5.5 Y132M-4 7.5
3957 3665 76.2 5.22 6.1
4616 3647 78.2 5.9 6.9
5275 3584 78.5 6.6 7.7 Y160L-4 15
5825 3507 77.2 7.26 8.5
6484 3384 74.5 8.09 9.5
7144 3231 70.5 8.99 10.6
9D 1450 4695 4597 72.7 8.11 9.5 Y160L-4 15
5633 4655 76.2 9.41 11
6572 4632 78.2 10.63 12.5
7511 4551 78.5 11.9 14
8294 4453 77.2 13.08 15.4 Y180L-4 22
9233 4297 74.5 14.58 17.1
10171 4101 70.5 16.21 19
10D 1450 6440 5840 76.5 13.38 15.7 Y200L-4 30
7942 5941 80 16.03 18.8
9445 5891 81.5 18.59 21.8
10947 5740 81 21.12 24.8
12450 5495 78.2 23.84 28
13952 5244 74.5 26.79 31.4 Y225S-4 37
15455 4958 70 29.88 35.1
11.2D 1450 9047 7364 76.5 23.58 27.7 Y225M-4 45
11158 7491 80 28.25 33.2
13269 7428 81.5 32.76 38.4
15380 7236 81 37.22 43.7
17491 6927 78.2 42.02 49.3 Y280S-4 75
19602 6609 74.5 47.21 55.4
21713 6246 70 52.66 61.8
960 5990 3182 76.5 6.84 8 Y180L-6 15
7388 3237 80 8.2 9.6
8785 3210 81.5 9.51 11.2
10182 3128 81 10.8 12.7
11580 2996 78.2 12.19 14.3
12978 2860 74.5 13.7 16.1 Y200L2-6 22
14375 2705 70 15.28 17.9
12.5D 1450 12577 9229 76.5 40.84 47.9 Y280S-4 75
15512 9390 80 48.92 57.4
18447 9310 81.5 56.72 66.6
21381 9068 81 64.46 75.6 Y315S-4 110
24316 8678 78.2 72.76 85.4
27251 8278 74.5 81.75 95.9
30186 7822 70 91.17 107
960 8327 3975 76.5 11.85 13.9 Y200L2-6 22
10270 4043 80 14.2 16.7
12213 4009 81.5 16.46 19.3
14156 3907 81 18.71 21.9
16099 3741 78.2 21.11 24.8 Y250M-6 37
18042 3571 74.5 23.72 27.8
19985 3377 70 26.46 31.1
14D 1450 17670 11668 76.5 71.97 84.5 Y315M-4 132
21793 11874 80 86.22 101.2
25916 11771 81.5 99.96 117.3
30040 11464 81 113.59 133.3 Y355M-4 220
34163 10967 78.2 128.22 150.5
38286 10457 74.5 144.06 169.1
42409 9878 70 160.69 188.6
960 11699 5004 76.5 20.89 24.5 Y250M-6 37
14428 5090 80 25.02 29.4
17158 5047 81.5 29.01 34
19888 4917 81 32.97 38.7 Y315S-6 75
22618 4709 78.2 37.21 43.7
25348 4494 74.5 41.81 49.1
28078 4248 70 46.63 54.7
16D 1450 26377 15425 76.5 140.31 164.6 Y355M3-4 315
32531 15700 80 168.09 197.2
38686 15563 81.5 194.89 228.7
44841 15151 81 211.46 259.9
50995 14488 78.2 249.98 293.3
57150 6683 74.5 280.88 329.6 JS138-4 410
63305 6627 70 313.29 367.6
960 17463 6570 76.5 40.72 47.8 Y315S-6 75
21538 6683 80 48.78 57.2
25613 6627 81.5 56.56 66.4
29687 6456 81 64.72 75.4 Y315L1-6 110
33762 6180 78.2 72.55 85.1
37837 5898 74.5 81.52 95.7
41912 5575 70 90.92 106.7

9-26離心通風機性能參數

型號 轉速（rpm） 風量
（m3/h） 		全壓
(Pa) 		內效率
(%) 		內功率
（KW） 		所需功率
（KW） 		電機
型號 功率
（KW）
4A 2900 2198 3852 74.7 3.11 3.7 Y132S1-2 5.5
2368 3820 75.5 3.28 3.9
2536 3765 75.7 3.46 4.1
2706 3584 75 3.65 4.4
2877 3607 73.8 3.86 4.6
3044 3502 72.1 4.06 4.9
3215 3407 70 4.29 5.2
4.5A 2900 3130 4910 76.1 5.51 6.3 Y132S2-2 7.5
3407 4863 77.1 5.87 6.8
3685 4776 77.1 6.24 7.2
3963 4661 76 6.64 7.6 Y160M1-2 11
4237 4545 74.5 7.06 8.1
4515 4412 72.3 7.54 8.7
4792 4256 70 7.98 9.2
5A 2900 4293 6035 77.2 9.12 10.5 Y160M2-2 15
4706 5984 78.2 9.8 11.3
5114 5869 78 10.48 12
5527 5725 76.7 11.23 12.9
5941 5553 74.9 12 13.8
6349 5381 72.7 12.81 14.7
6762 5180 70 13.65 15.7 Y160L-2 18.5
5.6A 2900 6032 7610 77.2 16.09 18.5 Y180M-2 22
6612 7546 78.2 17.27 19.9
7185 7400 78 18.47 21.2
7766 7218 76.7 19.79 22.8 Y200L1-2 30
9346 7000 74.9 21.15 24.3
8919 6781 72.7 22.57 26
9500 6527 70 24.06 27.7
6.3A 2900 8588 9698 77.2 28.99 33.3 Y225M-2 45
9415 9616 78.2 31.12 35.8
10230 9429 78 33.28 38.3
11056 9195 76.7 35.66 41
11883 8915 74.9 38.12 43.8
12699 8636 72.7 40.67 46.8 Y250M-2 55
13525 8310 70 43.35 49.9
7.1D 2900 12292 12427 77.2 52.7 61.8 Y280S-2 75
13475 12321 78.2 56.57 66.4
14643 12078 78 60.49 71
15826 11776 76.7 64.84 76.1 Y315S-2 110
17009 11415 74.9 69.3 81.3
18177 11055 72.7 73.94 86.8
19360 10635 70 78.82 92.5
8D 2900 17584 15955 77.2 95.72 112.3 Y315M-2 132
19277 15818 78.2 102.73 120.5
20947 15504 78 109.86 128.9
22640 15112 76.7 117.75 138.2 Y315L2-2 200
24332 14644 74.9 125.85 147.7
26003 14177 72.7 134.28 157.6
27696 13634 70 143.14 168
1450 8792 3834 77.2 11.96 14 Y180M-4 18.5
9636 3802 78.2 12.84 15.1
10473 3729 78 13.73 16.1
11320 3638 76.7 14.72 17.3
12166 3529 74.9 15.73 18.5
13001 3421 72.7 16.79 19.7 Y200L-4 30
13848 3294 70 17.89 21
9D 1450 12518 4869 77.2 21.56 25.3 Y200L-4 30
13723 4828 78.2 23.14 27.2
14913 4736 78 24.75 29
16118 4620 76.7 26.53 31.1 Y225M-4 45
17322 4481 74.9 28.35 33.3
18512 4343 72.7 30.25 35.5
19717 4181 70 32.24 37.8
10D 1450 17172 6143 80.4 35.69 41.9 Y250M-4 55
19319 6056 81.2 39.19 46
21465 5920 80.4 43.02 50.5
23612 5761 78.6 47.1 55.3 Y280S-4 75
25758 5560 76 51.35 60.3
27905 5309 73 55.35 65
30052 5065 70 59.34 69.6
11.2D 1450 24126 7747 80.4 62.9 73.8 Y315S-4 110
27142 7637 81.2 69.07 81
30157 7464 80.4 75.82 89
33173 7264 78.6 83.01 97.4
36189 7009 76 90.5 106.2
39205 6691 73 97.54 114.5 Y315M-4 132
42221 6382 70 104.58 122.7
960 15973 3346 80.4 18.25 21.4 Y225M-6 30
17969 3299 81.2 20.04 23.5
19966 3225 80.4 22 25.8
21963 3140 78.6 24.09 28.3
23959 3031 76 26.26 30.8 Y250M-6 37
25956 2895 73 28.31 33.2
27953 2763 70 30.35 35.6
12.5D 1450 33540 9713 80.4 108.91 127.8 Y315L1-4 160
37732 9575 81.2 119.6 140.3
41925 9356 80.4 131.3 154.1
46117 9103 78.6 143.75 168.7 Y355M2-4 250
50310 8782 76 156.7 183.9
54503 8381 73 168.9 198.2
58694 7993 70 181.1 212.5
960 22206 4179 80.4 31.61 37.1 Y280S-6 45
24981 4121 81.2 34.71 40.7
27757 4028 80.4 38.1 44.7
30533 3921 78.6 41.72 49 Y315S-6 75
33309 3785 76 45.48 53.4
36084 3615 73 49.02 57.5
38860 3450 70 52.56 61.7
14D 1450 47121 12285 80.4 191.94 225.3 Y355M2-4 250
53011 12109 81.2 210.78 247.3
58902 11830 80.4 231.39 271.5 JS138-4 410
64792 11508 78.6 253.33 297.3
70682 11099 76 276.16 324.1
76572 10589 73 297.66 349.3
82463 10095 70 319.16 374.3
960 31197 5262 80.4 55.7 65.4 Y315S-6 75
35097 5188 81.2 61.17 71.8
38997 5071 80.4 67.15 78.8 Y315L1-6 110
42897 4936 78.6 73.52 86.3
46796 4764 76 80.15 94
50696 4549 73 86.39 101.4
54596 4341 70 92.63 108.7
16D 1450 70339 16250 80.4 374.22 439.1 JSQ147-4
(3000V) 		500
79131 16014 81.2 410.95 482.2
87923 15640 80.4 451.14 529.4 JSQ158-4
(3000V) 		850
96716 15210 78.6 493.92 579.6
105500 14663 76 538.43 631.8
114300 13983 73 580.35 681
123090 13324 70 622.26 730.2
960 46569 6911 80.4 108.6 127.4 Y355M1-6 185
52390 6813 81.2 119.26 139.9
58211 6659 80.4 130.92 153.6
64032 6481 78.6 143.34 168.2
69854 6254 76 156.25 183.3
75675 5971 73 168.42 197.6 Y355M3-6 220
81496 5696 70 180.58 211.9

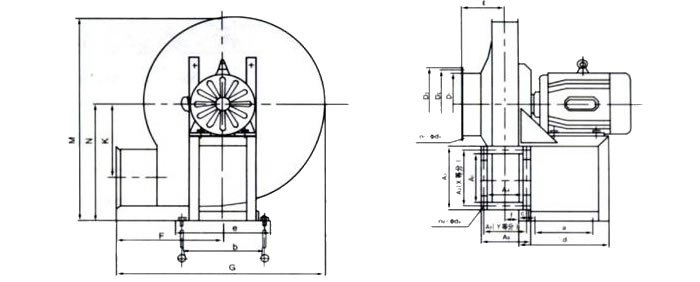

三、安裝及外型尺寸圖

系列 型號 進口尺寸 出口尺寸
D1 D2 D3 n1-d1 A1 A2 A3 A4 A5 A6 x y n2-d2
9-19 4 180 205 230 8-Φ7 128 160 182 92 126 148 4 3 14-Φ7
4.5 200 225 250 8-Φ7 144 176 198 104 135 160 4 3 14-Φ7
5 224 254 284 8-Φ7 160 192 214 115 150 171 4 3 14-Φ7
5.6 250 280 310 8-Φ10 179 212 233 129 162 185 4 3 14-Φ7
6.3 280 320 360 8-Φ10 202 236 258 145 180 204 4 3 14-Φ7
9-26 4 224 254 284 8-Φ7 196 228 250 128 165 184 4 3 14-Φ7
4.5 250 280 310 8-Φ7 221 252 275 144 177 200 4 3 14-Φ7
5 280 320 360 8-Φ10 245 284 299 160 192 216 4 3 14-Φ7
5.6 315 355 395 8-Φ10 274 305 328 179 212 235 4 3 18-Φ7
6.3 355 395 435 8Φ10 309 340 365 202 236 216 4 3 18-Φ7

外形尺寸 基礎尺寸 地腳螺栓
(4套) 		重量kg
(不含電機)
E F G K M N a b c d e f 規格
100 262 587 286 715 420 200 350 50 300 385 35 M12*300 43
110 295 661 322 782 450 240 390 50 340 430 39 12*300 54
126 328 734 358 868 500 340 450 50 440 495 43 12*300 66
140 367 821 401 962 550 350 485 50 450 534 48 12*300 90
157 413 925 451 1085 620 450 570 50 570 626 55 16*400 138
132 360 711 287 761 450 240 390 50 340 430 49 M12*300 50
147 405 799 322 849 500 340 450 50 440 495 55 12*300 62
165 450 887 359 937 550 350 485 50 450 534 61 12*300 78
185 504 993 402 1053 620 450 570 60 570 626 68 16*400 118
209 467 1117 451 1167 680 550 720 70 690 780 77 20*500 170

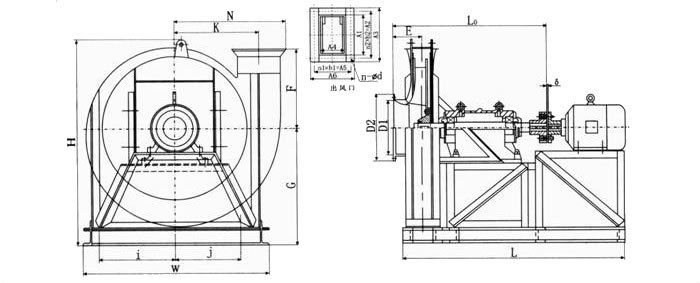

系列 型號 進口尺寸 出口尺寸
D1 D2 D3 n1-d1 A1 A2 A3 A4 A5 A6 x y n2-d2
9-19 7.1 315 355 395 8-10 227 270 293 163 204 232 4 3 14-10
8 355 395 435 8-10 256 290 322 184 228 253 4 3 14-10
9 400 450 500 8-12 288 330 354 207 252 276 5 4 18-10
10 450 500 550 8-12 320 360 386 230 276 299 5 4 18-10
11.2 500 560 620 12-12 359 415 448 258 316 350 5 4 18-12
12.5 560 620 680 12-12 400 456 489 288 344 380 6 4 20-12
14 630 690 750 12-12 448 516 557 322 405 438 6 5 22-12
16 710 770 830 16-12 512 574 621 368 440 484 7 5 24-12
9-26 7.1 400 450 500 8-12 348 390 414 227 272 296 6 4 20-10
8 450 500 550 8-12 392 432 458 256 300 325 6 4 20-10
9 500 560 620 12-12 441 483 507 288 330 357 6 4 20-10
10 560 620 680 12-12 490 528 556 320 356 389 6 4 20-10
11.2 630 690 750 12-12 549 600 638 358 410 450 8 5 26-12
12.5 710 770 830 16-12 613 664 702 400 456 492 8 6 28-12
14 800 860 920 16-12 686 747 795 448 516 564 9 6 30-12
16 900 970 1040 16-15 784 840 893 512 588 628 10 7 34-12

外形尺寸 基礎尺寸
E F G K L M H a b c d e f g H
177 466 1043 509 1230 1278 280 520 440 300 590 510 193 251 61
200 525 1173 572 1256 1428 280 520 440 303 590 510 207 265 61
226 590 1318 644 1289 1586 280 520 440 310 590 510 223 281 61
250 656 1464 715 1317 1748 280 520 440 314 590 510 239 297 61
280 735 1641 801 1565 1947 375 700 620 366 780 700 261 319 61
313 820 1830 895 1603 2156 375 700 620 372 780 700 282 340 61
350 920 2050 1001 2031 2400 500 900 900 478 1000 1000 336 436 112
400 1050 2340 1144 2091 2735 500 900 900 488 1000 1000 372 472 112
237 639 1259 509 1317 1369 280 520 440 327 590 510 242 300 61
262 720 1418 574 1349 1528 280 520 440 334 590 510 263 321 61
294 810 1594 646 1392 1699 280 520 440 346 590 510 286 344 61
327 900 1770 717 1433 1870 280 520 440 353 590 510 309 367 61
367 1008 1983 803 1694 2088 375 700 620 409 780 700 340 398 61
418 1125 2212 896 1755 2312 375 700 620 419 780 700 370 428 61
469 1260 2481 1003 2199 2562 500 900 900 527 1000 1000 438 538 112
524 1440 2830 1148 2271 2945 500 900 900 544 1000 1000 484 584 112

四、訂貨須知

訂貨時應注明風機的型號、型號、轉速、風量、壓力、傳動方式、出風口角度、旋轉方向及電動機型號規格。

主站蜘蛛池模板： 国产aⅴ精品一区二区三区久久 | 久久91精品国产91久久跳舞 | 国产大片视频免费观看 | 美女视频在线观看黄 | 欧美 亚洲 丝袜 清纯 中文 | 国产成人精品福利站 | 黑人巨大15p | 久久人人爽人人爽大片aw | 激情狠狠| 国产精品亚洲一区二区三区久久 | 精品性久久 | 国产一级强片在线观看 | 久青草视频免费观看青 | 国产精品欧美在线观看 | 国产精品视频免费视频 | 精品乱人伦一区二区 | 国产美女精品视频 | 国产美女免费观看 | 激情综合图区 | 成年人免费黄色片 | 国产高清精品一区 | 精品国产不卡一区二区三区 | 国产美女福利在线 | 免费在线观看一级毛片 | 免费观看a毛片一区二区不卡 | 成人h在线 | 美女被网站免费看九色视频 | 俄罗斯aa一级毛片 | 国产一级视频免费 | 精品久久久久国产免费 | 国产综合久久 | 国产综合色在线视频 | 国产99在线观看 | 可以播放的亚洲女同性 | 国产精品亚洲欧美 | 国产精品精品国产 | 黄色自拍偷拍 | 国产黄色a | 久久久久免费精品国产小说 | 久久久毛片免费全部播放 | 免费一级特黄特色大片∵黄 |
